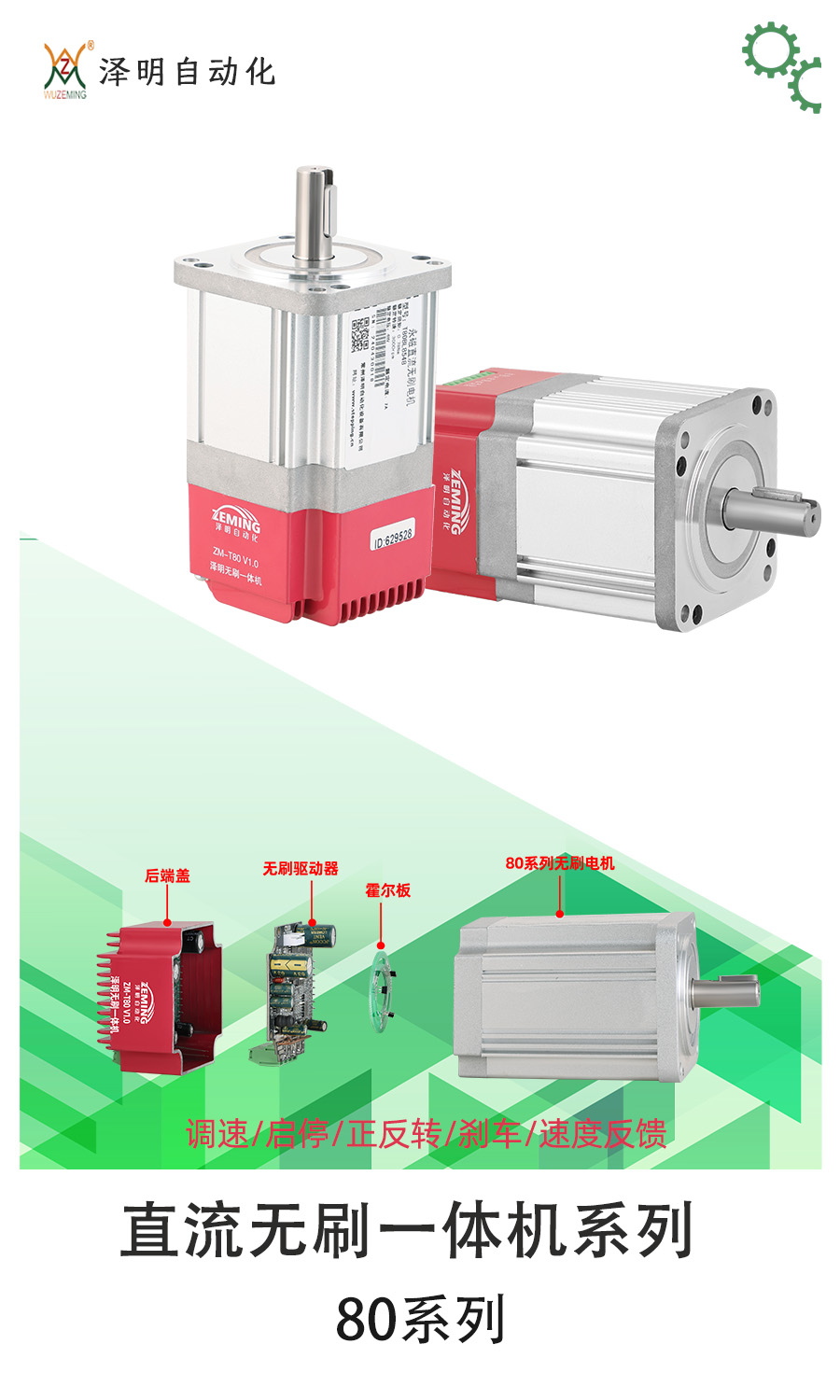

80型直流無刷一體機
型號參數 ：
型號（Motor Model） | T80BL8548 | T80BL10548 | |
極數（Number of Phases） | 4 | 4 | |
電壓( voltage) | VDC | 48 | 48 |
額定轉速(Rated speed) | rpm | 3000 | 3000 |
額定轉矩(Rated torque) | N.m | 0.78 | 1.6 |
額定電流(Rated current) | Amps. | 7 | 13.8 |
額定功率(Rated power) | Watt. | 250 | 500 |
峰值轉距（Max torque） | N.m | 0.97 | 0.1 |
轉矩常數(Torque constant) | N.m/Amps. | 7.2 | 7.54 |
反電勢常數(Back EMF) | V/Krpm | 39 | 53 |
轉子慣量(Rotor inertia) | Kg.mm2 | 5.2 | 4 |
機身長L | mm | 132 | 152 |
重量(Weight) | Kg | 1.65 | 2.24 |
接線圖：
電源端口 | 控制信號端 | ||||||||
GND | V+ | +5V | VSP | X1 | FG | DIR | EN | ALM | GND |
電源- | 電源+ | 控制信號+ | 調速 | 剎車 | 速度反饋 | 方向 | 使能 | 報警 | 控制信號- |
