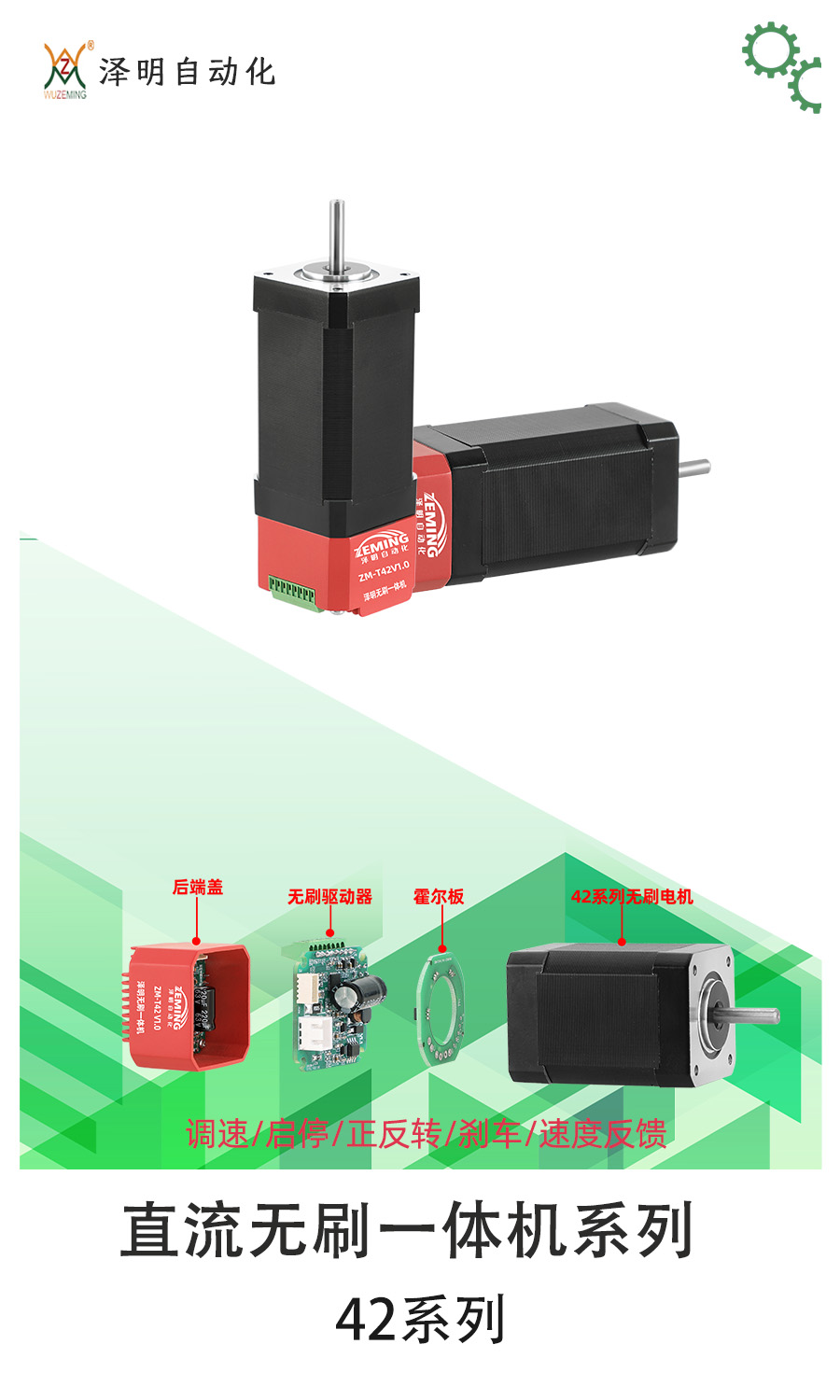

42型直流無刷一體機
型號參數：
型號（Motor Model） | T42BL4024 | T42BL6024 | T42BL8024 | |
極數（Number of Phases） | 8 | 8 | 8 | |
電壓( voltage) | VDC | 24 | 24 | 24 |
額定轉速(Rated speed) | rpm | 4000 | 4000 | 4000 |
額定轉矩(Rated torque) | N.m | 0.063 | 0.125 | 0.185 |
額定電流(Rated current) | Amps. | 1.65 | 3.4 | 4.5 |
額定功率(Rated power) | Watt. | 27 | 52 | 77 |
峰值轉距（Max torque） | N.m | 0.185 | 0.38 | 0.55 |
轉矩常數(Torque constant) | N.m/Amps. | 0.035 | 0.041 | 0.042 |
反電勢常數(Back EMF) | V/Krpm | 3.17 | 3.13 | 3.28 |
轉子慣量(Rotor inertia) | Kg.mm2 | 5.2 | 9.3 | 13.4 |
機身長L | mm | |||
重量(Weight) | Kg | |||
接線說明：
電源端口 | 控制信號端 | ||||||||
GND | V+ | +5V | VSP | X1 | FG | DIR | EN | ALM | GND |
電源- | 電源+ | 控制信號+ | 調速 | 剎車 | 速度反饋 | 方向 | 使能 | 報警 | 控制信號- |
